Атрибуты продукта

место происхождения: Китай

положение дел: Новый

Срок поставки: Depends on quantity

Пропускная способность: 10 комплектов в год

Упаковка и доставка

Продажа единиц жилья:

Set/Sets

Новый материал сначала подается в насосный резервуар перед гидроциклоном. Продукт из башенной мельницы смешивается с водой в общем резервуаре, и после достижения необходимой концентрации раствор подается насосом в гидроциклон для разделения частиц. Материал, соответствующий требуемому размеру частиц, выходит через выходное отверстие гидроциклона и направляется на следующую стадию технологического процесса. Материал, не соответствующий требуемому размеру частиц, выходит через нижнее отверстие гидроциклона и возвращается в загрузочное отверстие башенной мельницы. Материал из гидроциклона подается в башенную мельницу через загрузочное отверстие.

Когда электродвигатель через редуктор приводит в движение спиральный мешалку с постоянной скоростью, измельчающая среда и материал подвергаются воздействию центробежной силы, силы трения, силы тяги и гравитации. В макроскопическом масштабе раствор материала и стальные шары движутся в упорядоченном циклическом движении: в зоне проекции спирали скорость подъема спирали и скорость подачи раствора синхронизированы, а в кольцевой зоне за пределами проекции спирали внутренняя жидкость поднимается по спирали, а внешняя жидкость опускается по спирали. Основной восходящий поток и обратный нисходящий поток взаимодействуют, создавая вихри и явление разделения пограничного слоя.

В микроскопическом масштабе из-за дисбаланса сил, действующих на мелющие тела и материал, между слоями жидкости образуется градиент скорости, что приводит к локальным силам сдвига, сжатия и удара между частицами материала и стальными шарами, достигая эффекта тонкого измельчения. После измельчения частицы меньшие, чем диаметр разделения, поднимаются с потоком раствора, а частицы большие, чем диаметр разделения, возвращаются на дно мельницы для повторного измельчения. Это позволяет достичь гравитационной классификации в башенной мельнице, значительно уменьшая переизмельчение и повторное слипание частиц. Раствор после внутренней классификации выходит через разгрузочное отверстие в верхней части мельницы и направляется в насосный резервуар, образуя замкнутый цикл измельчения.

Обозвел

1. Башенная мельница PTM обеспечивает отличное тонкое измельчение руды и подходит для процессов, требующих более тонкого помола. Энергоэффективность повышается с увеличением тонкости помола.

2. Башенная мельница PTM позволяет регулировать производительность и размер частиц продукта путем изменения объема подачи загрузочного материала и размера частиц, что повышает адаптивность и гибкость оборудования.

3. Благодаря упорядоченному движению мелющих тел, башенная мельница PTM уменьшает неэффективные столкновения и энергопотребление, предоставляя более безопасное и стабильное решение для промышленного измельчения.

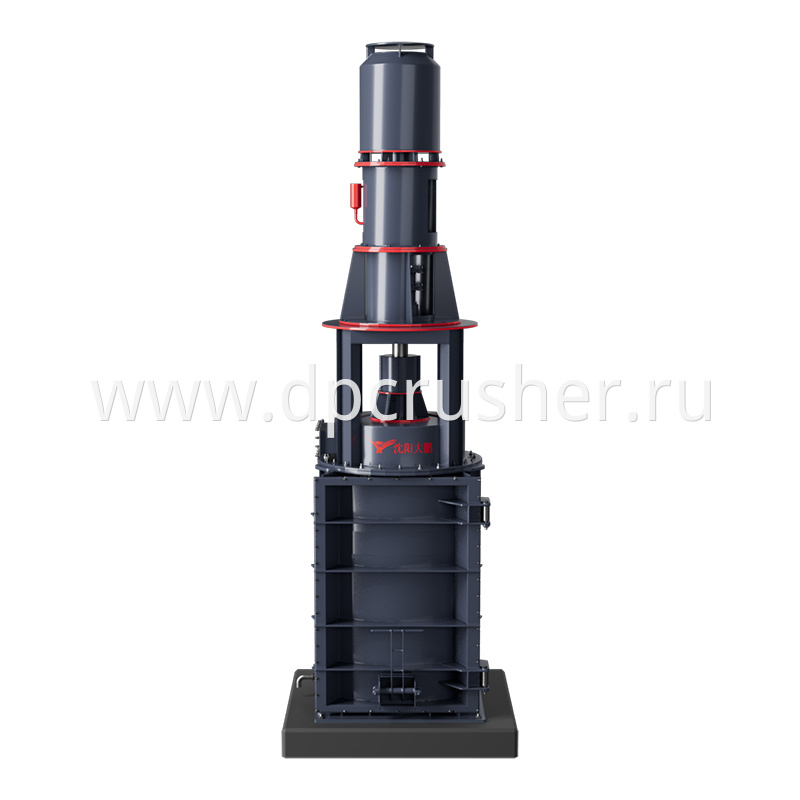

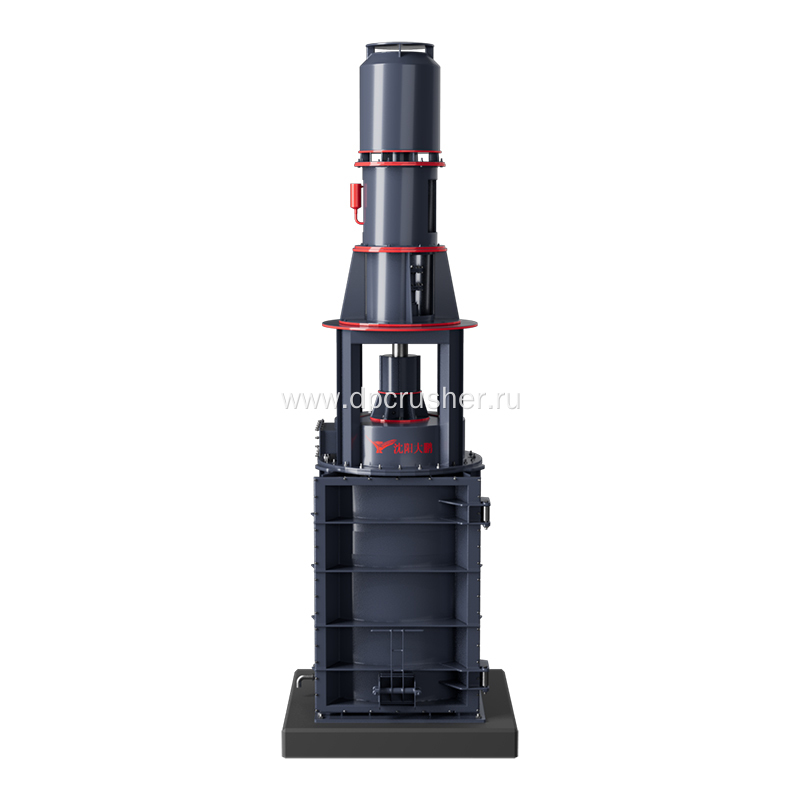

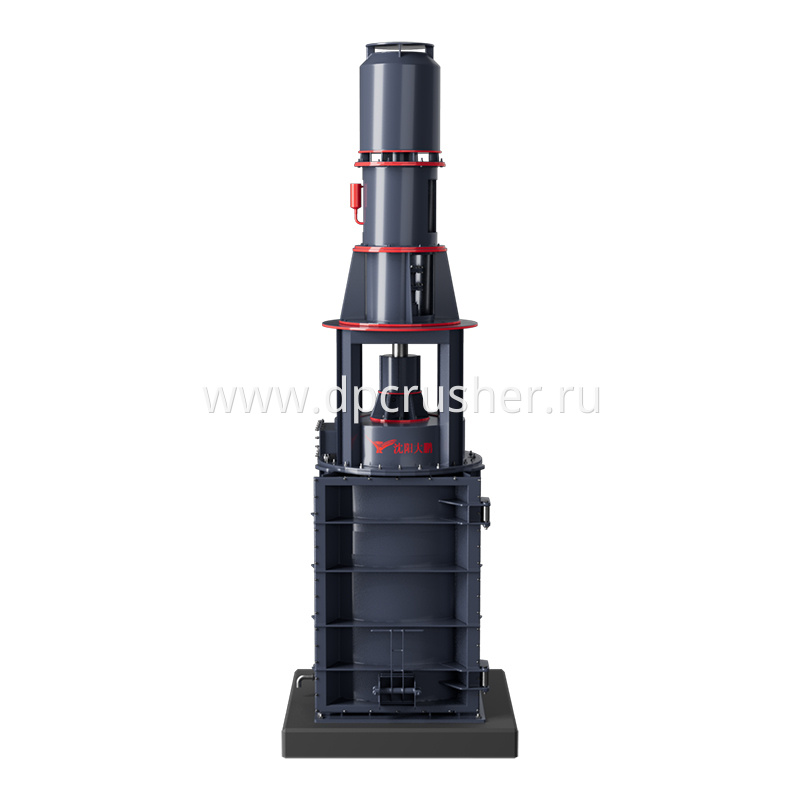

Краткое описание башенной мельницы PTM

Башенная мельница PTM — это высокоэффективное и энергосберегающее вертикальное оборудование для измельчения с винтовым перемешиванием, которое занимает мало места. Оно подходит для сверхтонкого измельчения различных руд и твердых частиц. Благодаря своей высокой эффективности измельчения, энергосбережению и удобству в эксплуатации, PTM широко применяется в промышленном производстве.

Преимущества башенной мельницы PTM

1. Повышение эффективности измельчения: значительно увеличивает эффективность измельчения, занимает мало места, имеет низкий уровень шума и энергосбережение.

2. Удобство обслуживания и ремонта: нижняя часть барабана оснащена открывающейся дверью, что облегчает ежедневное обслуживание и ремонт.

3. Улучшение качества продукции: вторичное осаждение и разделение частиц внутри мельницы обеспечивает равномерное распределение частиц по размерам и повышает долю продукта с требуемым размером.

4. Увеличение срока службы: внутренняя износостойкая футеровка выполнена из передового магнитного резинового материала, что значительно увеличивает срок службы.

Принцип работы башенной мельницы PTM

В процессе медленного вращения и перемешивания под действием центробежной силы, гравитации и силы трения мелющие тела и материал совершают упорядоченное циклическое движение. В макроскопическом масштабе силы находятся в балансировке: в спиральной зоне смешивания материал поднимается со скоростью, меньшей скорости подъема, а между внутренней футеровкой и внешним краем происходит спиральное опускание. Однако в микроскопическом масштабе из-за неравномерности сил возникают динамические различия в скорости и изменения сил, что приводит к сильному сжатию материала, измельчению и разрушению частиц, микросдвигу и дроблению.

Материал поднимается вверх, проходит внутреннюю классификацию и автоматически выгружается из верхней части барабана мельницы, обеспечивая получение продукта с требуемыми характеристиками. Принцип работы мельницы также заключается в высокой насыщенности взаимодействия между мелющими телами и материалом, при этом столкновения между шарами, шарами и футеровкой минимальны. Вращающаяся часть находится в макроскопическом равновесии, что снижает нагрузку на опорную систему и энергопотребление подшипников. Материал с требуемым размером частиц доходит до разгрузочного отверстия быстрее, чем неподходящий материал.

По принципу работы башенная мельница относится к мельнице с перемешиванием, поскольку скорость перемешивания в башенной мельнице ниже, чем в других мельницах этого типа, механические изделия внутри мельницы не имеют относительного движения, упорядоченное движение мелющих тел, таким образом, делают башенную мельницу более универсальной в применении.

Область применения башенной мельницы PTM

Башенная мельница PTM в основном используется для тонкого измельчения цветных металлов, золотых руд и неметаллических минералов. Она особенно подходит для второй и третьей стадий измельчения металлических и неметаллических руд, а также для доизмельчения концентратов.

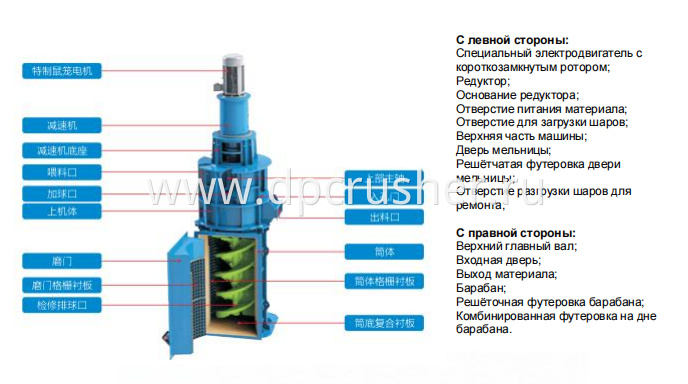

Особенности конструкции

1.Технология вспомогательного пуска:

Разработана уникальная технология вспомогательного пуска, которая решает проблему большой нагрузки при пуске оборудования, обеспечивая рациональное распределение скорости вращения двигателя и автоматизацию электрического управления.

2.Винтовое перемешивание:

Разработано высокоэффективное винтовое перемешивание, которое значительно увеличивает срок службы блока винтового перемешивания.

3.Передаточное устройство:

Разработано передаточное устройство, комплектующее с опорой и редуктором, что повышает механическую эффективность мельницы, снижает стоимость производства и уменьшает высоту установки мельницы.

4.Специальная конструкция для монтажа и демонтажа:

Разработана специальная конструкция для установки и снятия блока винтового перемешивания, что делает замену запасных частей экономичной, удобной и быстрой.

Технические преимущества

1) Высокая эффективность измельчения

Значительно повышает эффективность измельчения, занимает мало места, имеет низкий уровень шума и энергосбережение.

2) Удобство обслуживания и ремонта

Нижняя часть барабана выполнена в виде открытой конструкции, что облегчает ежедневное обслуживание и ремонт.

3) Улучшение качества продукции

Обеспечивает повторное осаждение и разделение материала по классам по размерам кусков перед измельчением, равномерно контролирует распределение размеров частиц и повышает долю продукта с требуемым размером частиц.

4) Увеличение срока службы

Внутренняя износостойкая футеровка выполнена из передового магнитного резинового материала, что значительно увеличивает срок службы оборудования.

Башенная мельница серии PTM
